Crimson v3.0 是redlion公司最受欢迎的工控系统配置软件，产品协议成为自动化市场最受欢迎的协议之一，免费的Crimson3.0软件拥有强大的功能，支持拖拉式组态结构，显示，控制，数据记录仪功能，是为了充分发挥MC系列产品的功能而设计开发的。大部分简单的应用程序可以一步步建立，配置相关的通讯协议和数据标签。内置多种串口和以太网口驱动程序选择菜单，可以数秒内将数据下载到MC上，内置各种驱动程序，无需编写任何代码就可以和各种PLC，PC机和SCADA系统通讯。

谛听系统可以识别安装以上工控服的系统。

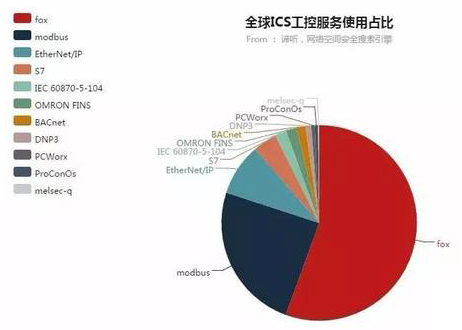

全球ICS工控服务使用占比

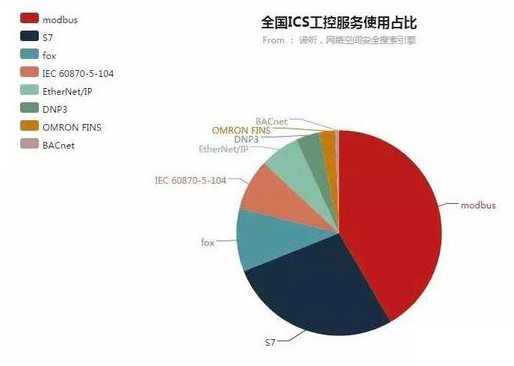

中国ICS工控服务使用占比

由图可见，对于全球而言，使用占比最多的是Tridium Niagara Fox，因其独创的“Niagara Framework”框架，可以集成、连接各种智能设备和系统，而无需考虑它们的制造厂家和所使用的协议，形成一个统一的平台，给客户创造价值而受到全球大部分客户的青睐。

使用占比第二的工控服务为Modbus协议，Modbus协议现属于施耐德公司，是全球第一个真正用于工业现场的总线协议，因其公开发表无版税要求，工业网络部署相对容易，对供应商来说，修改移动原生的位元或字节没有很多限制等优点，得到全球的广泛应用。

EtherNet/IP是由罗克韦尔自动化公司开发的工业以太网通讯协定，占全球工控服务数量第三，由开放DeviceNet厂商协会(ODVA)管理，可应用在程序控制及其他自动化的应用中，是通用工业协定(CIP)中的一部份。

占比第四和第五分别为四门子公司的S7系列PLC和用于电气电力行业的自动化系统通信标准IEC 60870-5-104。其余的工控服务像OMRON FINS、楼宇BACnet等也被应用，但占比较小。

相对全球而言，中国使用的工控服务类型与全球类似，但占比略有不同，全国范围内占比最多的服务为Modbus，因其平台的通用性受到了国内的青睐。由于ModBus是工业标准，许多厂家的PLC，HMI、组态软件都支持ModBus，而且ModBus是一个开放标准，其协议内容可以免费获得，一些小型厂商甚至个人都可根据协议标准开发出支持ModBus的产品或软件，从而使其产品联入到ModBus的数据网络中。因此，ModBus有着广泛的应用基础。在中国，Modbus已经成为国家标准GB/T19582-2008。据不完全统计，截止到2007年，Modbus的节点安装数量已经超过了1000万个，所以在中国使用Modbus协议提供服务的工控厂家数量最多。

第二为西门子S7系列PLC使用的专用协议，因国内使用西门子的产品较多，故占比也较多。西门子进入中国后以创新的技术、卓越的解决方案和产品坚持不懈地对中国的发展提供全面支持，并以出众的品质和令人信赖的可靠性、领先的技术成就、不懈的创新追求，确立了在中国市场的领先地位。西门子将电气化、自动化、数字化的力量融入中国各行各业，占领了中国大部分的工业市场，所以西门子的S7系列协议被广泛应用。

Tridium Niagara Fox协议在中国的使用率排名第三，Tridium公司涉足中国市场的时间较晚，大概是在2000年左右，其市场份额不如早早进入中国市场的西门子公司，尽管如此该公司一直积极发展中国的业务，中国电力科学院曾基于Tridium的技术，开发了智能微网中央控制器，并且已经在内蒙古等地顺利安装，并投入使用。目前Tridium公司的专用协议Tridium Niagara Fox被广泛应用于国家的智能建筑、基础设施管理、电信设施管理、安防系统、智能电网、暖通空调设备等领域。

排名全国第四的是IEC 60870-5-104规约，主要应用于我国电厂、变电站远动系统中。

EtherNet/IP在中国的工控服务中排名靠前，这是因为EtherNet/IP不仅能够胜任普通信息的传输，还能传输对时间有苛刻要求的控制信息，使得企业的通讯网络能够高效运行。它凭借其卓越的性能和完善的功能，已经能够满足大多数应用项目的要求，成为极具通用性的网络。

　　4. 常规服务总览

谛听网络安全搜索引擎还扫描统计了国内的常规服务，表1是本系统搜索到的常规服务。

　　中国(大陆)ICS工控常规服务

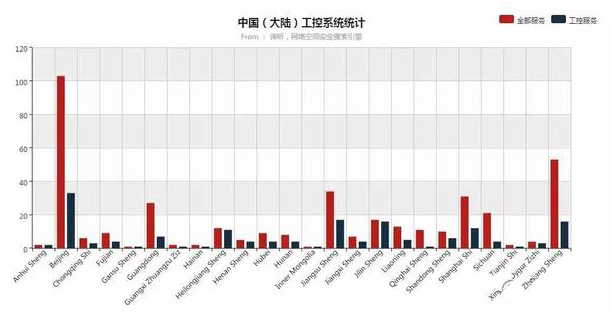

中国(大陆)ICS工控系统统计

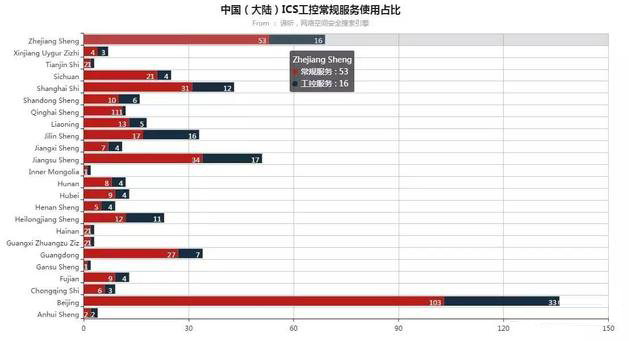

中国(大陆)ICS工控常规服务使用占比

全国的常规服务跟国内工控系统数量分布类似，北京市最多，因其是经济的核心发展区，所以相应的常规服务也最多。浙江省、江苏省和上海市等长江三角洲沿海地区排名第二，因其优越的沿海地位，经济发展迅速，需要的各种常规服务也较多。排名第三的是吉林省、黑龙江省和辽宁省的东北老工业基地，国家政策极力推进东北老工业基地的再振兴，促进经济发展，各行各业对一些常规服务的需求也相对较多。
